A Prescale film segítségével lehetővé válik az egymáshoz érintkező felületek közti nyomás mérése, a nyomás eloszlásának és egyenletességének megjelenítése. A nyomásérzékeny film működésének mechanizmusa rendkívül egyszerű, mégis forradalmi: egy színalkotó rétegre színképző anyagot visznek fel mikrokapszulákba zárva. Ez a réteg az őt érő nyomás hatására megsérül, tartalma kiszabadul, reakcióba lép színalkotó anyaggal, ami elszíneződik. Az elszíneződés helye utal a nyomás helyére, színe pedig a nyomás mértékére.

A Prescale használata rendkívül egyszerű:

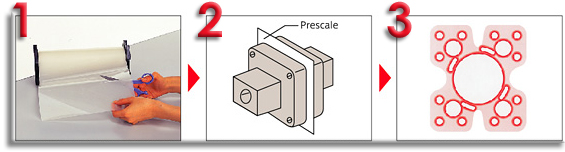

Vágja a filmet megfelelő méretre!	Helyezze a felületek közé, majd tegye ki nyomásnak!	Távolítsa el a filmet, és ellenőrizze a nyomásértékeket!

Hogyan működik?

Egyszerűen helyezze a Prescale filmet bármely két érintkező felület közé, majd tegye ki a nyomásnak. Azonnal különböző színű vörös foltok jelennek meg, melyek utalnak a felületek közt jelentkező nyomás mértékére és eloszlására. A szín intenzitása egyenes arányosságban áll a nyomás mértékével. Minél vörösebb a szín, annál nagyobb volt a nyomás. Nyolc különböző film létezik, melyek mind más nyomástartományban használhatók, de együttesen lefedik a 0.006-tól 300 Mpa-ig terjedő tartományt.

Amikor nyomás éri a filmet, a mikrokapszulák sérülnek, és a színképző anyag kiszabadul. A mikrokapszulák különböző nyomás esetén sérülnek, és – ezáltal – okoznak elszíneződést. Hogy még pontosabb legyen az analízis, a filmhez létezik egy digitális elemző rendszer is.

A Fujifilm forradalmi terméke a jó tulajdonságainak köszönhetően számos helyen alkalmazható.

Alkalmazási területek

A Prescale rendkívül széleskörűen felhasználható. Bár az alábbi felsorolásban csak néhány esetet említünk meg, valójában minden olyan területen lehet létjogosultsága, ahol felületek érintkeznek, és fejtenek ki nyomást egymásra.

Letölthető alkalmazási példák:

További specifikációk

Két fajta film létezik, az egy-, illetve kettőkomponensű. Ezek annyiban különböznek egymástól, hogy míg az egy komponensű film egyben tartalmazza az elszíneződéshez szükséges színalkotó és színképző komponenseket, addig a kétkomponensű film esetén két külön filmre vitték fel ezeket.

Kétkomponensű film (Extrém alacsony nyomástól alacsony nyomásig):
Két poliészter alapú komponens alkotja a terméket, az A-film és a C-film. Az A-film tartalmazza a színképző anyagot rejtő mikrokapszulákat, míg a C-filmre viszik fel a színalkotó réteget. A filmeket a matt, bevont oldalukkal egymás felé fordítva kell pozícionálni a felhasználás során.

Egykomponensű film (Közepestől szupernagy nyomásig):
A színalkotó, és a színképző réteget ugyanarra a poliészter alapra viszik fel. Használatához nincs szükség egyéb eszközre, anyagra.

Új termék: Prescale for High Temperature Super Low Pressure (LLW) Nyomás megjelenítése egymással érintkező forró felületek között, ezentúl hővédő réteg használata nélkül, akár 220C°-ig.

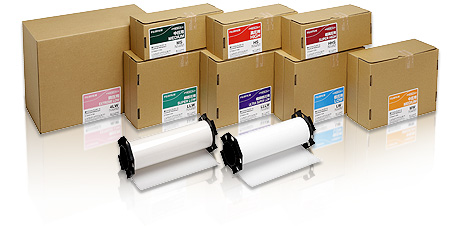

Tekercses kiszerelés:

Megnevezés	Leírás	Nyomástartomány (MPa)	Kivitel	Méret
5LW	Ultra extrém alacsony	0.006 – 0.05	2*	310mm x 2m
4LW	Extrém alacsony	0.05 – 0.2	2*	310mm x 3m
LLLW	Ultra Szuper alacsony	0.2 – 0.6	2*	270mm x 5m
LLW	Szuper alacsony	0.5 – 2.5	2*	270mm x 6m
LW	Alacsony	2.5 – 10	2*	270mm x 10m
MW	Közepes	10 – 50	2*	270mm x 10m
MS	Közepes	10 – 50	1**	270mm x 10m
HS	Magas	50 – 130	1**	270mm x 10m
HHS	Szuper magas	130 – 300	1**	270mm x 10m

* Kétkomponensű
** Egykomponensű

Nagyobb tétel egyidejű rendelése esetén extra kedvezményt tudunk biztosítani a vételárból!!!

„Sheet Type” kiszerelés:

5db 200mm * 270mm lap, a fenti típusokból (az MW, 4LW és 5LW kivételével).

Így is találkozhat a termékünkkel: Prescale nyomásérzékeny film, Prescale nyomásérzékeny fólia, Prescale nyomásérzékeny papír, Prescale pressure measurement film, Prescale pressure indicator film.

FPD-8010E digitális kiértékelő rendszer Amennyiben szükség van a kapott eredmény számszerűsítésére, analízisek elvégzésére, digitalizálásra. Egyszerűen használható, könnyen megtanulható! A digitális kiértékelő rendszer segítségével számszerűsíthetővé válik a mért nyomásérték. Az FPD-8010E digitális elemző szoftverrel elemző és kiértékelő lehetőségek széles tárháza áll rendelkezésre, és mindehhez csak a szoftverre, és egy szkennerre van szükség. Lehetőség nyílik az utólagos értékelésre, nyomáseloszlás térképek készítésére, és akár 3 dimenziós nyomásmegjelenítésre is. A rendszer elemei A digitális kiértékelő rendszer tartalmaz egy elemző szoftvert, egy szkenner burkolatot, és egy kalibrációs lapot. A szoftver által támogatott szkenner beszerzése szükséges, igény esetén ebben is segítséget nyújtunk. Speciális szoftver A beszkennelt képen látható színeket nyomásértékekké transzformálja. Szkenner burkolat A burkolat leárnyékolja, és helyén tartja a szkenner fedelét, javítva a szkennelés precizitását. Kalibrációs lap A kalibrációs lap segít kiküszöbölni a szkennelési hibákat.   Használat 1. Készítse elő az elszíneződött Prescale filmet! 2. Szkennelje be! 3. Végezze el a kívánt analízist a FPD-8010E szoftver segítségével. Az FPD-8010E Szoftver fő jellemzői Nyomásmérés támogatása legalacsonyabbtól a legmagasabb nyomásértékekig Egyes területek kinagyítása Vonalmenti nyomáseloszlás vizsgálat 3D nézet Teljes nyomáseloszlás kijelzés az oldalsávokon Nyomáshisztogram Szöveges kimenet Nyomáseloszlás kialakulásának bemutatása lépésről lépésre Amennyiben termékünk felkeltette figyelmét, esetleg további információt vagy árajánlatot szeretne kapni, kérjük hívja Lippai Tamás munkatársunkat a +36-20/974-6497 számon, vagy érdeklődjön a sales@icgstadium.hu címen, ahová a megrendeléseket is várjuk. Szállítási határidő: 2 hét. Átlagos kiszállítási idő: 4-6 munkanap a megrendeléstől. A kiszállítás Magyarország területére díjmentes. Cégünk a hazai piac mellett Romániában is forgalmazza a terméket: www.prescale.ro Distribuitorul în România a filmului sensibil la presiune Fujifilm Prescale, Termoscale şi UVScale este firma ICG Stádium Kft. (Srl.) Ungaria.
